虛擬現實與人機工程實驗室解決方案
一、立體視覺呈現單元

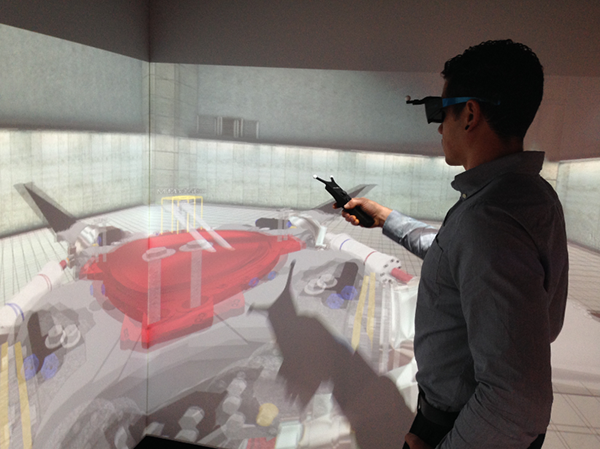

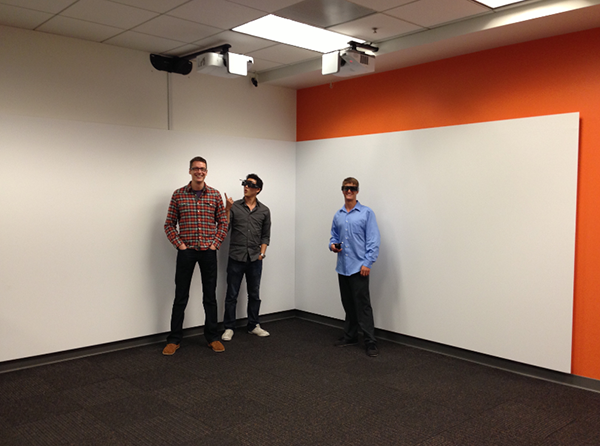

1、CornerCAVE雙通道CAVE立體視覺呈現系統
1、雙通道三維立體視覺呈現系統
CornerCave是身臨其境的交互式3D體驗人因工程研究實驗室。采用立體視覺呈現系統天花板安裝，幾乎所有現有的實驗室空間都可以轉換成一個整體的可視化人因工程研究三維虛擬空間。
與虛擬世界實時互動，探索三維虛擬世界時可以自然行走，用輕便的手持交互設備操作虛擬對象。安裝在3D眼鏡上的頭部追蹤設備給你快速和平穩的頭部追蹤。
可定制和升級立體視覺呈現投影墻尺寸?？蛇x擇一個，兩個，三個或四個投影墻。簡單的安裝和使用過程，沒有經驗的使用者也可以輕松運行該系統。
技術參數：
1、立體呈現分辨率≥1024x600
2、立體呈現屏幕尺寸：3.0x 2.0米
3、3個以上3D眼鏡，兼容頭部追蹤系統

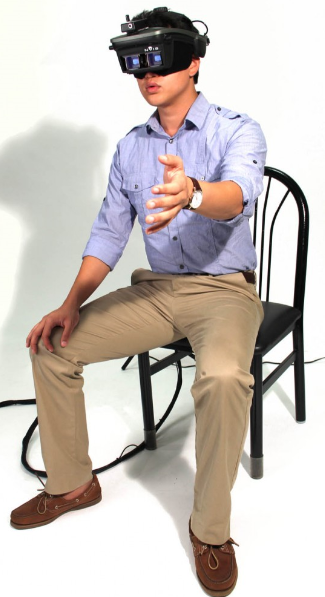

2、Worldviz3D頭戴式顯示器

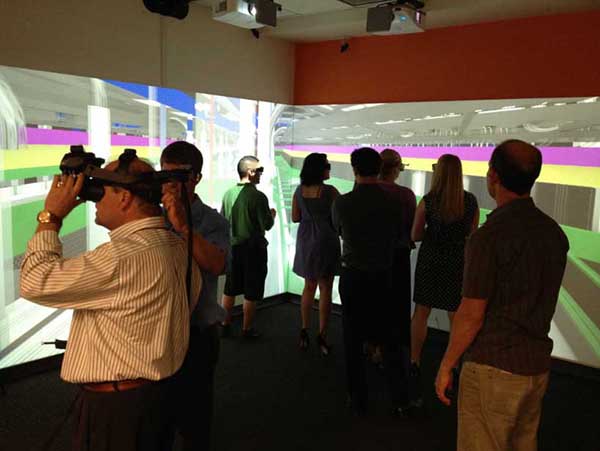

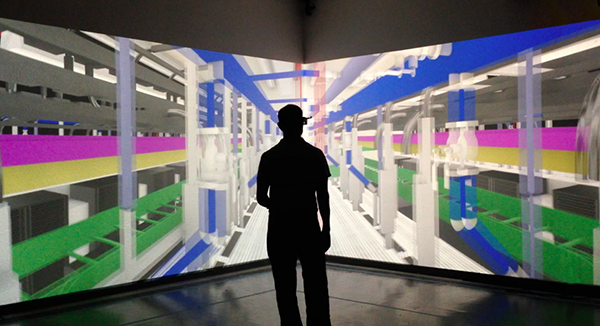

3、立體折幕系統
4、頭部追蹤系統
1、五自由（X，Y，Z，旋轉，俯仰，滾轉）
2、角測量范圍：全360度 - 所有的軸
3、精確度：
位置<0.25毫米
旋轉<0.09度
4、準確度：
位置：<0.25厘米
旋轉：<1度RMS俯仰，0.25度RMS翻滾
5、更新率：180Hz；范圍>20米
6、延遲：20ms
7、電池類型：可充電鋰離子電池
7、重量約30克（含2顆紅外燈擴散球）
8、尺寸203毫米x 14毫米x 32毫米
9、協議TrackD的，VRPN，PPT Studio 2008或更高版本
5、立體眼鏡
二、產品創新設計虛擬現實開發單元
1、Vizard虛擬現實開發軟件
人機工程研究虛擬環境開發平臺
1、將集成開發環境與高級圖形庫融合于Python程序設計語言，快速創建互動性3D場景
2、支持導入各種3D文件，提供眾多資源和原型幫助您快速完成各種虛擬場景設計
3、可支持所有頭戴式顯示器，LCD目鏡和其他多種專業顯示設備，例如投影儀和立體視鏡
4、支持大多數運動追蹤系統及多種設備，如數字手套，觸摸屏，觸感控制系統，游戲桿等
5、支持3D立體聲和多用戶網絡
6、通過高效的人物網絡模型和動畫引擎可在虛擬場景中同時加入數十人物
7、提供免費的API函數給使用者創建自定義的特效
8、支持Live Characters, 支持多用戶同步呈現
9、可提供與眼動儀，EEG等設備的接口
10、生成用于發布的可執行文件
11、能夠提供后期輔助開發，能夠在虛擬情境中添加各種事件，記錄反應時、同步顯示和記錄行走路徑等。

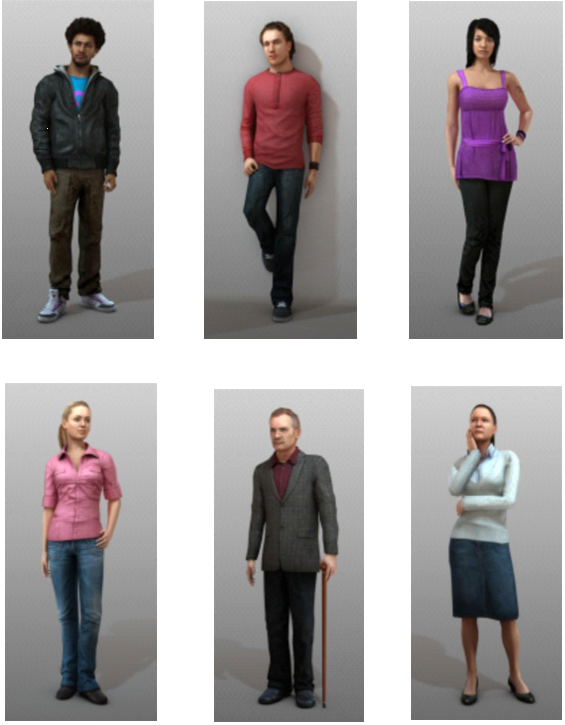

數字人物和動物庫
Vizard人物庫中提供上百種不同性別，年齡，膚色，身份的人物造型，并可對虛擬人物的各種特征進行編輯，通過表情編輯系統調整人物面部肌肉，使人物活靈活現的呈現出各種狀態。
特點：
- 可將默認的以及用戶自己編輯的虛擬人物輕松放入到虛擬環境中
- 提供100數字人物
- 高仿真的表情編輯工具使人物活靈活現，每個人物擁有完整的骨骼和皮膚
- 通過高效的人物網絡模型和動畫引擎可在虛擬場景中同時加入數百個人物
- 提供與其他3D軟件的接口用于設計自定義人物
- 具有2048 × 2048像素的高圖像分辨率

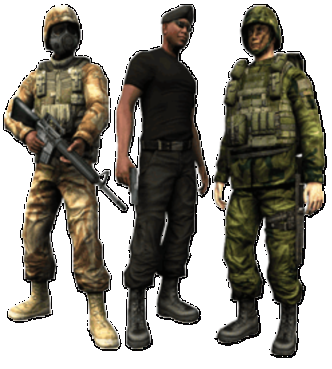

2、數字人物軟件包
3、虛擬環境中數字人物軟件包
1、含100個3D數字人物
2、每個人物擁有完整的骨骼和皮膚
3、內含100個可編輯的動作模式，并可自行創建人物動作
4、2048 × 2048像素的圖像分辨率
5、人物面部表情可編輯
6、可在虛擬場景中同時加入數百個人物

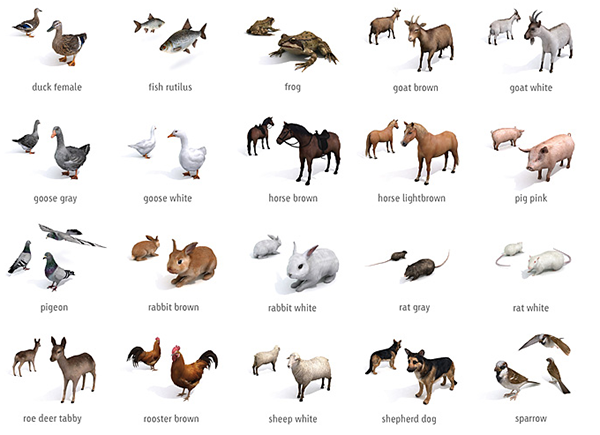

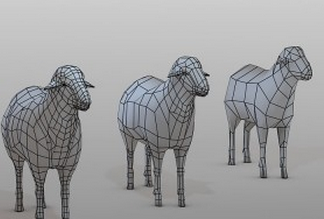

7、數字動物軟件包
4、虛擬現實通用場景素材庫
5、心理與人機工程虛擬場景應用包
1、系統包含不少于3個人因工程實驗研究場景用于后期科研實驗，如工廠、課堂、駕駛、電梯等。
6、K5000渲染系統工作站
1、可支持支持所有專業顯示設備，如頭戴式顯示器、LCD目鏡、投影儀和立體視鏡等專業
顯示器。
2、支持大多數運動追蹤系統及多種設備，如數字手套，觸摸屏，觸感控制系統，游戲桿，
支持數據手套、運動跟蹤器、動作捕獲器等外設應用
三、虛擬交互單元

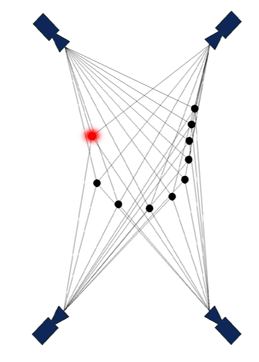

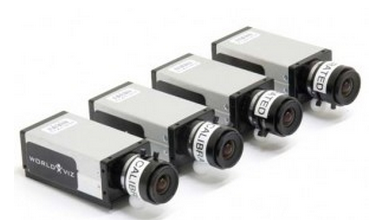

1、光學運動捕捉裝置
廣域行走光學運動追蹤與人因工程動作交互模塊
 |
 |
1.采用六自由度追蹤模式
2.包含四個光學探測模塊和運動捕捉軟件
3.實時獲得運動物體的XYZ坐標值和XYZ三個方向的旋轉角度
4.支持全身運動捕捉
5.追蹤結果在線反饋
6.采用數字校正面板，校正時間只需一分鐘
7.適用于明亮的熒光燈室內環境
8.拆裝簡便，可以便攜
9.追蹤范圍：不小于10m x 10m x 3m
10.分辨率(3m x 3m x 3m 體積)：≤ 1 mm
11.精度(3m x 3m x 3m 體積)：≤0.5 cm
12.水平視角：≥68°
13.數據線最大長度：≥70米
14.圖像刷新率：≥60Hz

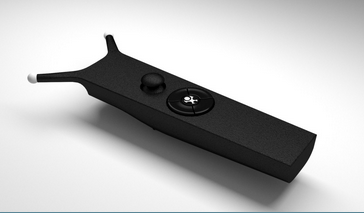

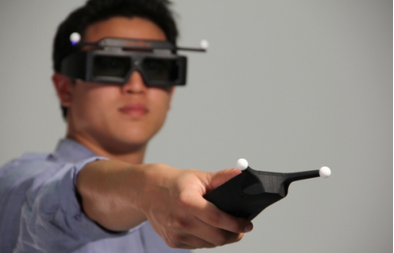

2、無線六自由度追蹤手持導航裝置
1、六自由（X，Y，Z，旋轉，俯仰，滾轉）
2、角測量范圍：全360度 - 所有的軸
3、精確度：
位置<0.25毫米
旋轉<0.03度
4、準確度：
位置：<0.25厘米
旋轉：<1度RMS俯仰，0.25度RMS翻滾
5、更新率：180Hz
6、延遲：20ms
7、電池類型：可充電鋰離子電池
8、重量196克
9、尺寸239毫米x 65毫米的x110毫米
10、協議TrackD的，VRPN，PPT Studio 2010中
四、虛擬環境下人機環境數據同步單元
1、ErgoLAB虛擬世界人機環境同步平臺

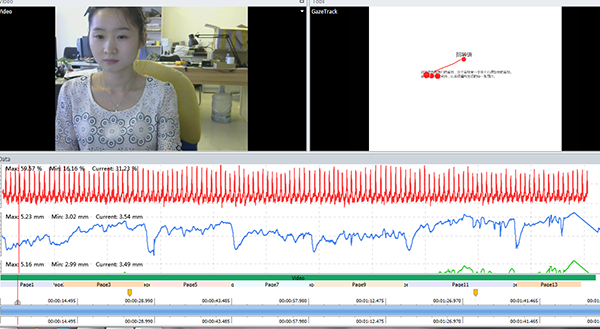

ErgoLAB人機環境同步平臺就是研究人類在不同的建筑環境或者特殊環境中的行為反應，以及各種復雜的自然物理環境或工作環境變化下進行各種活動時的人體生理狀況（如腦電，心電，眼電，心率，皮電，皮溫，血流量等）、眼睛運動或視線關注點、以及頭部和表情的變化；并同步以上所有的數據采集；結合人類外顯行為的視頻數據進行客觀的觀察和分析，了解所有的內外變化之間的因果關系；

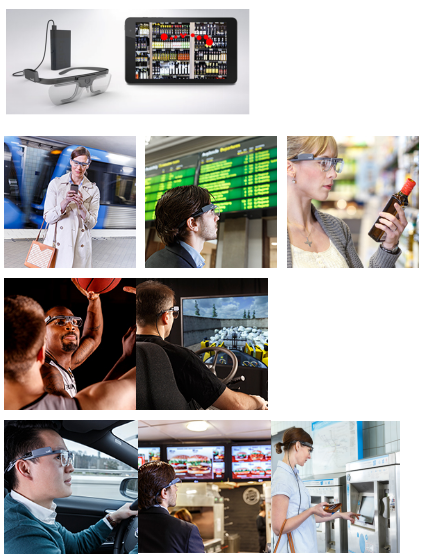

2、Tobii Glasses 2可穿戴眼動追蹤系統
1、眼動數據處理與分析模塊：按照事件分段、場景分段、分析區域分段三種分割方式；提供眼動數據IVT數據篩選：

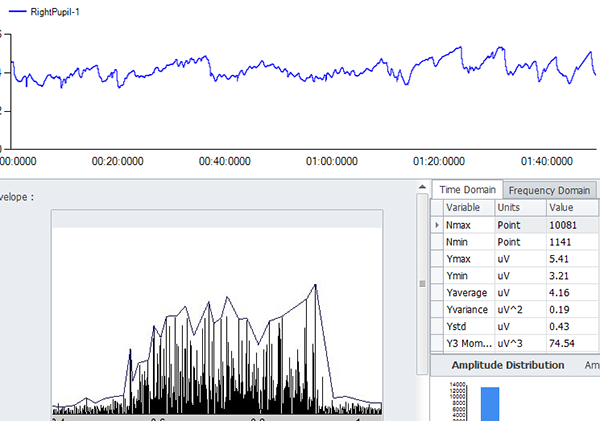

（1）瞳孔直徑分析模塊(Pupil Analysis)，提供時域分析（最大值、最小值、平均值、標準差、方差、幅值分布）、頻域分析（功率譜密度圖、峰值頻率）等多種數據統計與分析方法。

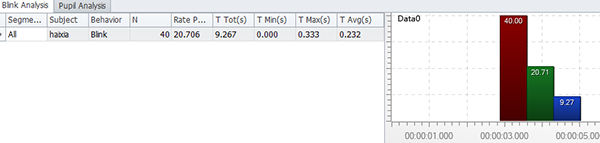

（2）眨眼識別分析模塊（Blink Analysis）：提供眨眼頻率、眨眼持續時間、眨眼次數、最大持續時間、最小持續時間、持續時間平均值、直方圖分布等多種數據統計方式，同時眨眼數據可以轉化為行為數據進行進一步的行為統計分析。
2、眼動可視化分析模塊（Visualization）：包含熱點圖（Heatmap），亮度圖Opacity，等高線圖Coutour，軌跡圖（Gaze Track），蜂群圖（BeeSwarm），集簇圖（Cluster），3D熱點圖(Heatmap 3D)，3D眼動分布圖(Gaze 3D)、集簇圖可以自動轉化為興趣區域
3、興趣區域分析模塊(Gaze AOI)，支持興趣區域（AOI）劃分和分析，實時顯示興趣區域分析結果Gaze AOI，興趣區域可以轉化為行為數據進行進一步的行為統計和分析。
4、眼動數據統計模塊：支持跨被試，跨實驗，跨材料數據統計分析。提供二十多種興趣區域眼動統計與分析指標（Metrics）
5、眼動數據導出模塊，
（1）眼動處理數據導出，包含注視點數據(如注視順序、注視持續時間等)，掃視數據（如掃視順序等），原始數據和濾波后數據（如左右眼3D坐標、2D坐標等）、瞳孔數據、眨眼數據
（2）眼動統計分析數據導出，包含可視化結果疊加圖，可視化分析結果數據，同時，可以很方便的在其他一些外部數據處理工具中如excel與SPSS中打開輸出的結果。
6、提供免費的開發工具（Tobii SDK），并有超過2000 種應用、插件下載
7、可與E-Prime，Matlab，TEA Captiv ,Kingfar PsyLAB/ErgoLAB等軟件兼容。
3、Captiv X-10可穿戴腦電分析系統

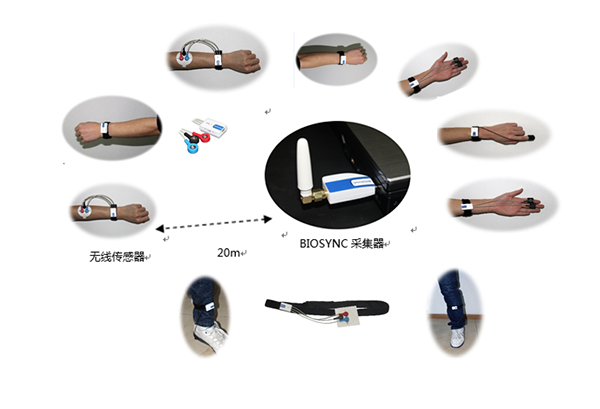

4、BioSync可穿戴情緒分析系統
5、PsyLAB行為分析主控平臺

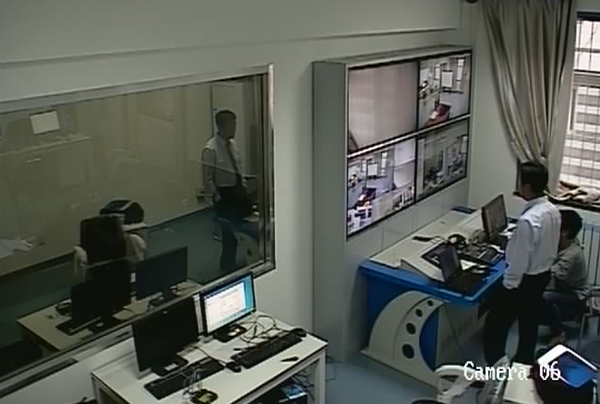

6、PsyLAB虛擬環境交互行為觀察系統

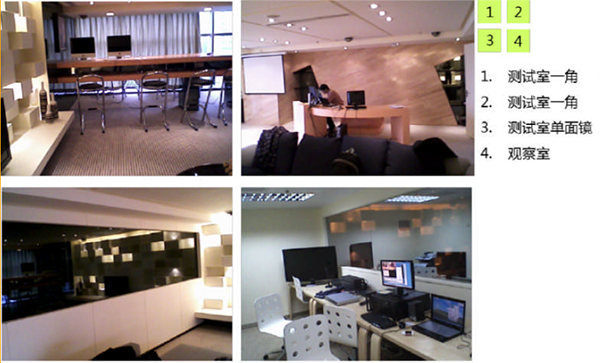

此單元需要搭建行為分析與產品可用性設計評價實驗室
 |
