新增功能

       比上一代產品快 25 倍

       精度提高了 40%

       改善了人體工程學設計:

       面積縮小了 50%

       重量減輕 35%

       自由移動性更高

       多功能按鈕使軟件互動更為輕松

       TRUaccuracy: 實際操作條件下的精確測量



       計量級測量：高達 0.030 毫米的精度，高達 0.050 毫米的分辨率，具有極高的可重復性和可追蹤的證明。

       實際操作條件下的高精確性：無論環境條件、部件設置和用戶情況如何，都能實現高精確性。

       無需固定安裝：使用光學反射靶來形成鎖定至部件自身的參考系統，使用戶可以在掃描期間按自己需要的方式移動物體（動態參考）。 而且周圍環境的變化絲毫不會影響數據采集質量和精度。

       自定位：HandySCAN 3D 掃描儀是一個數據采集系統，也是其自身的定位系統。 這意味著無需配備外部跟蹤或定位設備。 它使用三角測量法來實時確定自身與被掃描部件的相對位置。

       可靠：所有工作條件或環境下持續穩定且可重復的結果。

       按需用戶校準：用戶可以按照所需的頻率對掃描儀進行校準（每天或者在每個新的掃描開始之前）。 校準只需花費 2 分鐘左右的時間，而且它可以確保最佳工作狀態。



       TRUportability: 隨時隨地享有 3D 掃描



       獨立設備：無需外部定位系統，也無需使用測量臂、三角架或夾具。

       便攜式掃描：可以帶到各個地點，并且可以在內部或現場使用。

       輕巧：重量不到 1 千克。

       便攜：可裝入隨身攜帶的手提箱。

       可在狹小空間內輕松使用：這一點得益于其小巧的尺寸和靈活的基準距離。

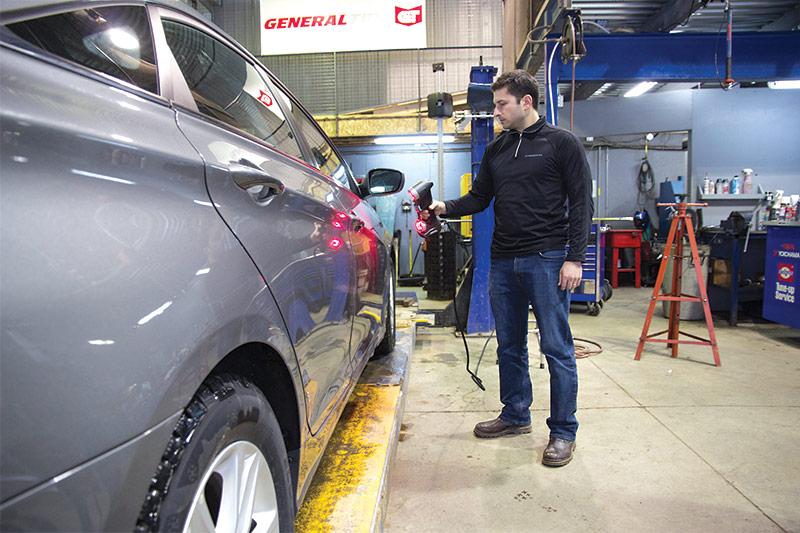

       速度: 從實際物體到您的設計或檢查工作流的的最快途徑

       市場上最快速的 3D 掃描儀：比上一代產品快 25 倍。

       所有激光掃描儀中最高的測量速率：480,000 次測量/秒。

       自動網格輸出：完成采集之后，即可獲得隨時可用的文件。

       快速工作流整合：能夠將可用掃描文件導入至 RE/CAD 軟件，無需進行后期處理。

       TRUsimplicity: 超級簡單的 3D 掃描流程

       用戶友好：無論用戶的經驗水平如何，都能在極短時間內學習掌握。

       快速安裝：能在 2 分鐘內啟動并運行。

       直接網格輸出：無需執行復雜的對齊或點云處理。

       實時可視化：可以在計算機屏幕上看到自己正在執行的操作，以及還需要執行哪些操作。

       多功能：幾乎無限制的 3D 掃描 – 不受部件尺寸大小、復雜程度、原料材質或顏色的影響。

軟件：

       VXelements：Creaform 的 3D 軟件平臺

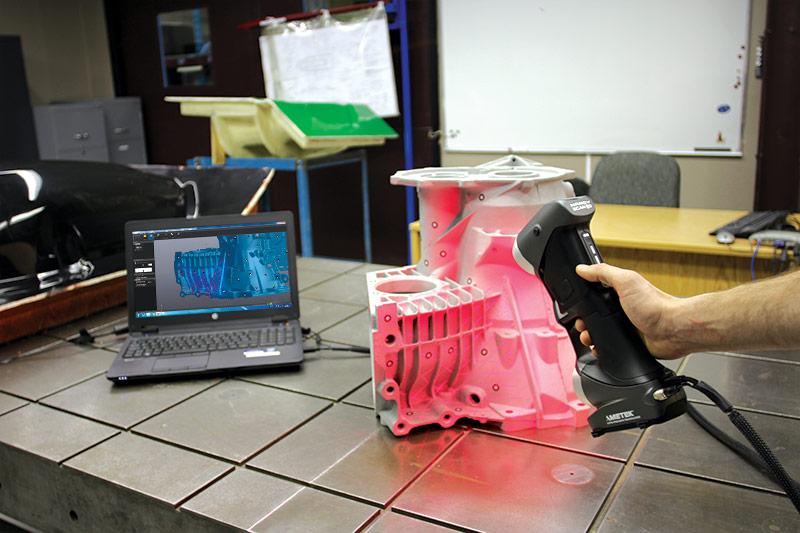

       HandySCAN 3D 掃描儀隨附 Vxelements軟件，這是一款全集成的 3D 數據采集軟件平臺，可以為其整個 3D 掃描和測量技術系列提供支持。 它將所有基本要素和工具都融入到一個用戶友好、簡便且流暢的工作環境中。 其實時可視化功能帶來了簡單而又令人愉快的體驗。

       完成數據采集步驟之后即可自動創建并提供優化掃描文件，從而能大大地縮短您的組件檢查或設計過程。



       VXscan：掃描軟件模塊



       VXscan 專門用于采集和優化 3D 掃描數據。 除了能夠為這些特定的任務提供高性能外，它還具有簡單易用和用戶友好的特點，足以滿足任何知識水平的用戶需要。

       用戶友好界面：VXelements 的設計可實現功能強大且簡單的流程，從而在基本核心上簡化整個掃描過程。

表面優化算法：可避免創建多個掃描層并確保更準確的網格，且無需任何后處理。

       直接網格輸出：完成采集之后，即可導出所有標準格式的優化網格。 無需執行復雜的對齊或點云處理。

       掃描分辨率并無限制：只需輸入分辨率值，不受掃描物體尺寸的影響。 掃描前后可隨時更改分辨率。

       實時可視化：掃描物體的同時，用戶就可以查看 3D 表面。

       掃描結果增強：補洞、智能提取、邊界過濾器等等。



       VXmodel：掃描至 CAD 軟件模塊



       VXmodel 是一款后期處理軟件，它可以直接集成到 VXelements 中，并且完全允許在任何 CAD 或 3D 打印軟件中直接使用完成的 3D 掃描數據。 VXmodel 提供了最簡便快捷的途徑，可將數據從 3D 掃描傳送至 CAD 或附加制造工作流。



       VXremote：遠程訪問軟件應用程序



       VXremote 允許快速、簡便地遠程訪問 VXelements，從而提高現場的工作效率。 它可以快速激活和設置，無需安裝或維護硬件或服務器。 輕動指尖即可掌握所有數據采集功能... 只有 Creaform 認證加固型平板電腦才能使用此功能！



       兼容軟件



       3D Systems (Geomagic? Solutions)

       InnovMetric 軟件 (PolyWorks)

       Dassault Systèmes（CATIA V5 和 SolidWorks）

       PTC (Pro/ENGINEER)

       Siemens（NX 和 Solid Edge）

       Autodesk（Inventor、Alias、3ds Max、Maya、Softimage）

HandySCAN 3D 掃描儀：產品使用的整個生命周期，都能成為您的最佳助手



概念：

---

要求與規格	概念設計	概念原型設計
競爭產品分析 產品或相關零部件的測量 售后市場的零件或定制零件的測量	粘土模型測量/逆向工程 虛擬模型與實物模型測繪/逆向工程 造型及美學設計	修改后原型生成CAD 文件 形面分析、概念/原型的驗證 人體工程學原型設計

CAD 設計	成型技術	測試、仿真和分析
3D 掃描至 CAD 逆向工程（局部設計） 包裝設計	快速成型設計/制造 將原型修改生成 CAD 文件 成型檢測	有限元分析 (FEA) 干涉分析 變形、幾何形狀分析

航空航天

汽車/運輸

消費品

重工業

制造

發電業

研究與教育

其他

技術規格：HANDYSCAN 3D 手持式 3D 掃描儀

	HandySCAN 300?	HandySCAN 700?
重量	0.85 千克
尺寸	77 x 122 x 294 毫米
測量速率	205,000 次測量/秒	480,000 次測量/秒
掃描區域	225 毫米 x 250 毫米	275 毫米 x 250 毫米
光源	3 束交叉激光線	7 束交叉激光線（+1 額外一束）
激光類別	2M（人眼安全）
分辨率	0.100 毫米	0.050 毫米
精度	最高 0.040 毫米	最高 0.030 毫米
體積精度*	0.020 毫米 + 0.100 毫米/米	0.020 毫米  + 0.060 毫米/米
體積精度（結合 MaxSHOT 3D）*	0.020 毫米 + 0.025 毫米/米
基準距	300 毫米
景深	250 mm
部件尺寸范圍 （建議）	0.1 – 4 米
軟件	VXelements
輸出格式	.dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr
兼容軟件	3D Systems (Geomagic? Solutions)、InnovMetric Software (PolyWorks)、Dassault Systèmes（CATIA V5 和 SolidWorks）、PTC (Pro/ENGINEER)、Siemens（NX 和 Solid Edge）、Autodesk（Inventor、Alias、3ds Max、Maya、Softimage）。
連接標準	1 X USB 3.0
操作溫度范圍	5-40 °C
操作濕度范圍（非冷凝）	10-90%

根據 ISO 10360 標準，體積精度被定義為獨立于尺寸的值。
