數字紅外無線擴聲系統解決方案

---



1、系統特點

1)世界首款數字紅外無線教學系統，首創dirATC 技術——數字紅外音頻傳輸及控制技術。

2)超強抗干擾性

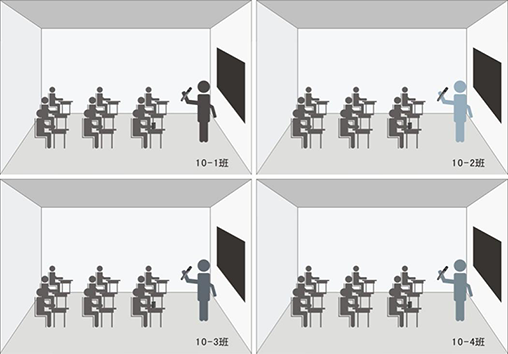

       * 教室與教室之間保證互不干擾，無論多少個教室安裝，同時使用都不會有串頻和干擾現象。

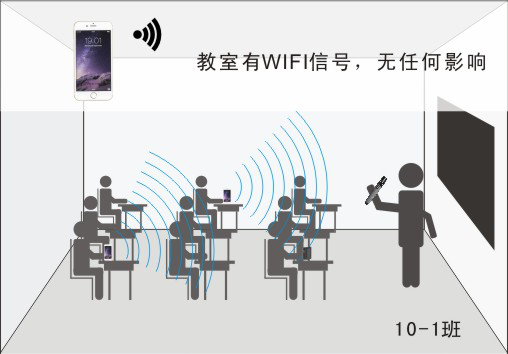

       * 不受無線電干擾，無電磁輻射。

       * 不受高頻驅動光源干擾，可正常工作于陽光下的環境。

3)私密性高

       * 紅外線不可穿透墻壁或天花板，確保私密性

       * 室內講話不會被室外竊聽

       * 私密空間內忘記關麥克風也無需擔心聲音外傳

4)數字紅外音頻傳輸技術

       * 全球領先的紅外技術保證了卓越的音質：

       * 頻響：20 Hz - 20 kHz

       * 總諧波失真：0.06 %

       * 聲音清晰度高，讓教師可以自然聲調講課，保護聲帶，也調動學生注意力，提高聽課效果

5)便于管理

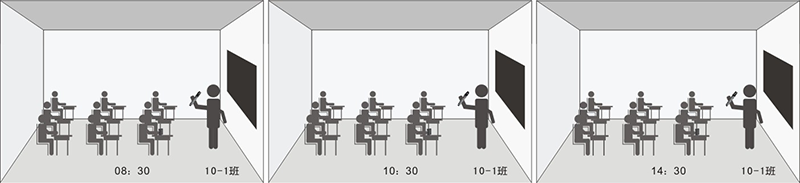

       * 紅外麥克風在不同教室之間使用，無需對頻，即開即用，簡單方便

       * 教師可配備個人專用紅外麥克風，自管自用，高效，衛生（一師一嘜）

       * 不受無線電頻率使用限制，節省廣電頻率資源



2、系統設計方案



2.1、功能需求



       為改善學校教學硬件設施水平及教學環境，減輕教師教學負擔，提高學生學習能力及學習質量，學校為每個教室裝配一套無線教學擴聲系統。



2.2、配置清單（1套）

序號	名稱	型號	數量	單位	備注
１	數字紅外無線系統主機	TES-5600MA/02	１	臺
２	數字紅外接收器	TES-5600R	２	個	根據教室面積調整數量
３	數字紅外無線麥克風（頸掛式，老師使用）	TES-5601	１	支
４	數字紅外無線麥克風（手持式，學生使用）	TES-5602	１	支
５	掛墻式揚聲器	HPA-2240	２	只	最多可配4只
６	接收器連接電纜	RG-59		米	按實際需求
７	音箱線			米	按實際需求

２.3、設計說明



1、此配置以1間教室為實例



2、教室內配置1席數字紅外無線頸掛式麥克風，提供給老師講課之用，以減少老師的嗓子負擔，同時提高教學質量（學校每位老師可固定配置1個）



3、教室內配置1席數字紅外無線手持式麥克風，提供給學生課堂提問之用，以提高學生課堂上的互動能力及學習興趣（教室內一套系統最多可配置4個麥克風，含老師麥克風）

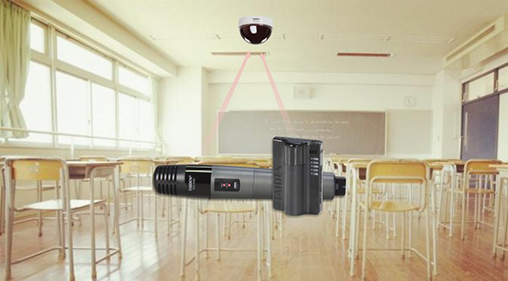

4、在教室天花板上吸頂安裝2個數字紅外無線接收器（根據教室面積調整接收器數量），保證信號覆蓋整個教室每個角落，無論老師處于哪個地方講課都不影響信號接收。



5、系統配置1臺主機及2臺掛墻式音箱，主機內置有功放功能，無需再額外配置功放器，可減少資金投資及減少教室內設備堆積，方便老師使用，2臺掛墻式音箱可為系統提供清晰舒適的聲音環境。

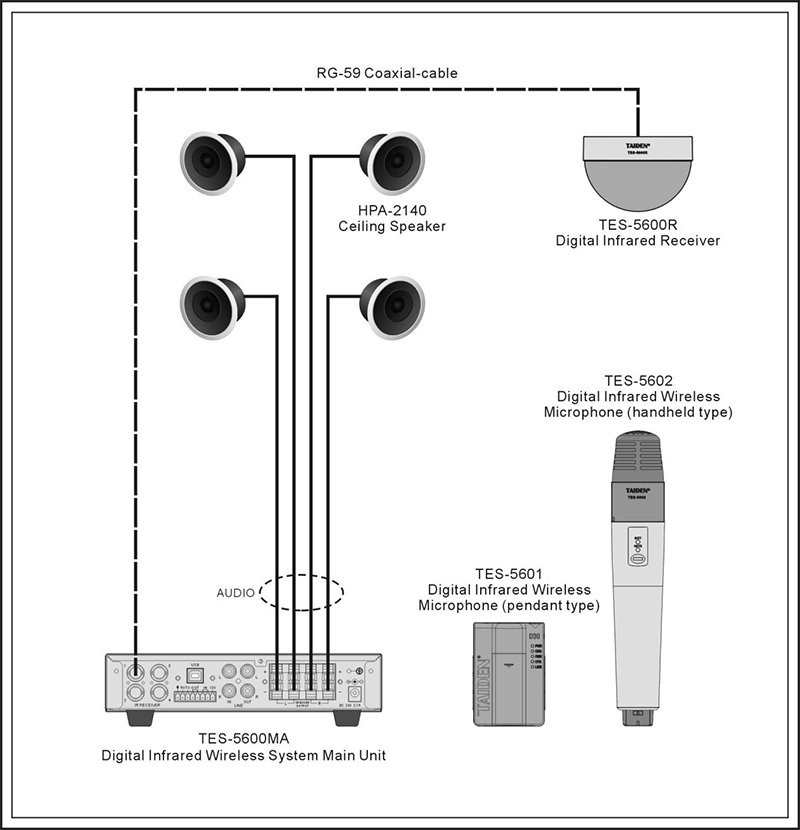

２.4、系統連接圖
